2854 Multi-Conductor Shielded Cable

多芯屏蔽電纜

Multi-Conductor Shielded Cable

標準 Standard: UL 758, 1581 CSA C22.2 No.210.2

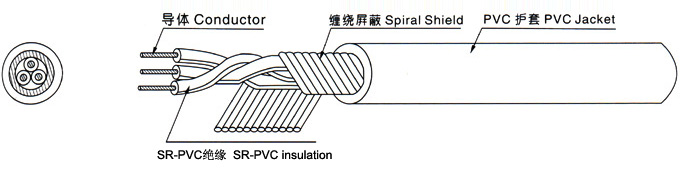

■ 構造 CONSTITUTION：

■ 產品說明

PRODUCT DESCRIPTION

●	Rated voltage: 30V，Rated temperature:80℃
●	Stranded, tinned or bare, copper conductor, 40AWG min.
●	PVC or SR-PVC insulation
●	Tinned or bare copper wire spiral shield
●	PVC jacket
●	Passes UL VW-1SC CSA & FT1 vertical flame test

■ 應用

使用于2級系統電子設備內部連線

APPLICATION

Internal wiring of electronic equipment in class 2 systems

UL 2854 80℃ 30V
芯數 Cores	導體 Conductor			絕緣 Insulation		纏繞屏蔽 Spiral Shield		護套 Jacket		最大導體電阻 Max Resistance at 20℃	最小絕緣電阻Max Insulation Resis tance at 20℃	耐電壓 Dielectric Strength AC 1 min	標準長度Standard Length
	線規 Spec	線數/線徑	直徑 Dia	標稱厚度 Nom. Thick.	標稱外徑 Nom. Dia.	線徑Single Dia.	外徑Nom. Dia	標稱厚度Nom. Thick.	標稱外徑 Nom. Dia.	最大導體電阻 Max Resistance at 20℃	最小絕緣電阻Max Insulation Resis tance at 20℃	耐電壓 Dielectric Strength AC 1 min	標準長度Standard Length
	AWG	No./mm	mm	mm	mm	mm	mm	mm	mm	Ω/Km	MΩ.Km	V	Ft(M)
3	30	7/0.10	0.30	0.23	0.80	0.10	1.93	0.38	2.73	354.24	5.0	500	2000(610)
	28	7/0.127	0.38	0.23	0.88	0.10	2.10	0.38	2.90	223.75			2000(610)
	26	7/0.16	0.48	0.23	0.98	0.12	2.35	0.38	3.15	139.73			1000(305)
4	30	7/0.10	0.30	0.23	0.80	0.10	2.13	0.38	2.93	354.24	50	500	2000(610)
	28	7/0.127	0.38	0.23	0.88	0.10	2.33	0.38	3.12	223.75			1000(305)
	26	7/0.16	0.48	0.23	0.98	0.12	2.61	0.38	3.41	139.73
5	30	7/0.10	0.30	0.23	0.80	0.10	2.37	0.38	3.16	354.24	5.0	500
	28	7/0.127	0.38	0.23	0.88	0.10	2.59	0.38	3.41	223.75
	26	7/0.16	0.48	0.23	0.98	0.12	2.90	0.38	3.70	139.73
